Argumenty za przyjęciem topologii gwiazdy w celu dostarczania energii

Aby pozostać konkurencyjnym i wspierać szybkie tempo innowacji, organizacje muszą działać szybko. Jednak tradycyjne metody dostarczania zasilania sprawiają, że modernizacja budynków jest powolna i kosztowna.

Tradycyjne sposoby dostarczania energii nigdy nie były projektowane z myślą o ciągłych zmianach i dynamicznym rozwoju, który zachodzi we współczesnych, połączonych środowiskach. Opierają się na stałych punktach końcowych i statycznym okablowaniu, które nie sprawdza się w inteligentnych budynkach obsługujących setki lub tysiące urządzeń sieciowych.

Z tego powodu każda nowa instalacja urządzenia w hotelu, na hali produkcyjnej czy w biurze często wymaga obejść, aby zapewnić mu dostęp do sieci — i do źródła zasilania. Takie ręczne modyfikacje kosztują czas i pieniądze, a przy rosnącej liczbie urządzeń przestają być skalowalne.

Dodawanie, zarządzanie i skalowanie zasilania powinno być tak proste, jak dokonanie podstawowej zmiany konfiguracyjnej w sieci IT.

Aby to umożliwić, czas wprowadzić do dystrybucji energii podejście inspirowane sieciami — oparte na topologii gwiazdy.
Czym jest topologia gwiazdy?

Od dekad model topologii gwiazdy sprawia, że sieci danych są niezawodne i łatwe w zarządzaniu. To architektura, którą profesjonaliści IT znają doskonale.

W topologii gwiazdy wszystkie urządzenia i dane łączą się z centralnym punktem (tworząc układ typu hub-and-spoke).

Konfiguracja sieciowa oparta na topologii gwiazdy obejmuje trzy warstwy, z których każda pełni określoną funkcję.

1. Warstwa rdzeniowa (centralny szkielet sieci)

Ta warstwa pełni funkcję centralnego „serca” sieci. Zapewnia szybkie i niezawodne przesyłanie danych między urządzeniami w warstwie dystrybucyjnej.

2. Warstwa dystrybucyjna (agregacja ruchu i polityka kontroli)

Ta warstwa przekazuje ruch z warstwy dostępowej (urządzenia i punkty końcowe) do warstwy rdzeniowej (huba). Każda gałąź sieci łączy się z powrotem do rdzenia.

3. Warstwa dostępowa (połączenie z urządzeniami końcowymi)

Ta warstwa umożliwia podłączenie urządzeń użytkownika końcowego — komputerów, drukarek, kamer, punktów dostępowych — za pomocą przełączników i okablowania.

Korzyści topologii gwiazdy w IT

Topologia gwiazdy stała się fundamentem współczesnych sieci IT z wielu powodów:

• Łatwiejsze MAC (Moves, Adds, Changes): Dodawanie, zmiana lub usuwanie urządzeń jest szybkie, bez potrzeby rekonfigurowania całej sieci.

• Lepsze diagnozowanie problemów: Pojedyncze urządzenia można testować lub wymieniać bez zakłócania działania pozostałych.

• Wyższa dostępność systemu: Zapasowe zasilanie w jednym miejscu ułatwia konserwację oraz zapewnia ciągłość pracy.

• Uproszczone zarządzanie: Ruch i wydajność można monitorować zdalnie z jednego punktu, co przyspiesza wykrywanie anomalii i awarii.

Ta sama topologia może na nowo zdefiniować sposób dostarczania energii. Zapewnia zespołom odpowiedzialnym za infrastrukturę prostotę, elastyczność i kontrolę, na jakich od lat opierają się sieci IT. Tak jak centralny hub kontroluje ruch danych, tak centralny punkt zasilania może zarządzać dystrybucją energii.
Topologia gwiazdy w zasilaniu

Tradycyjnie infrastruktura ICT koncentruje się na danych i niskiej mocy. Topologia gwiazdy w zakresie zasilania to nowy model wdrażania i centralnego dostarczania energii do inteligentnych, połączonych przestrzeni.

Zamiast rozpraszać niewielkie moce do wielu punktów końcowych, topologia gwiazdy pozwala przenieść prawdziwą energię elektryczną do infrastruktury sieciowej. Dostarcza ją na dużą skalę, z wykorzystaniem tego samego okablowania co sieć danych.

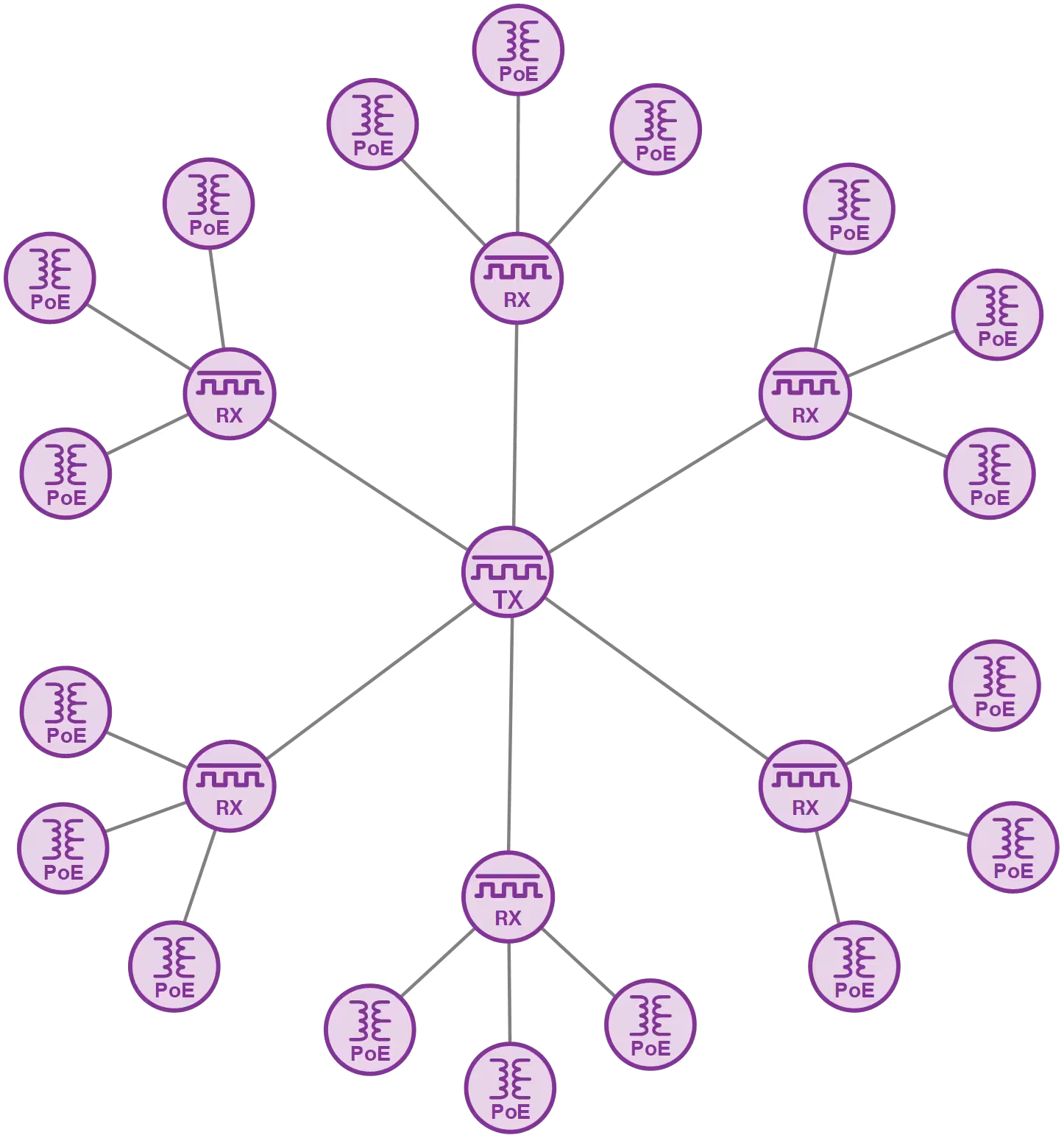

Infrastrukturę zasilania można podzielić na trzy warstwy:

1. Warstwa rdzeniowa (centralne źródło zasilania)

Wszystka energia pochodzi z centralnej lokalizacji — bezpiecznej i kontrolowanej środowiskowo. To tutaj znajdują się baterie, generatory i systemy monitorowania. Warstwa rdzeniowa zasila warstwę dystrybucyjną, a energia przesyłana na ten poziom to FMP (Fault Managed Power).

2. Warstwa dystrybucyjna (średni poziom agregacji)

Tutaj odbywa się elastyczna, skalowalna dystrybucja energii — agregacja z warstwy rdzeniowej do wielu stref dostępowych w budynku lub kampusie. FMP umożliwia przesył dużych mocy na dalekie odległości, wspierając warstwę dostępową. Na mniejszych dystansach energia może być konwertowana na AC lub DC; na większych pozostaje jako FMP.

3. Warstwa dostępowa (zasilanie urządzeń końcowych)

To tutaj energia trafia na brzeg sieci — do pojedynczych urządzeń, poprzez PoE, FMP lub DC. Zasilanie jest dostarczane po kablu, bez konieczności stosowania tradycyjnych gniazdek.

Kluczowe korzyści topologii gwiazdy dla centralnego zasilania

Topologia gwiazdy obsługuje rosnące zapotrzebowanie na moc oraz większą różnorodność urządzeń, a wszystko to z centralnego punktu zarządzania.

Wraz z rosnącym zapotrzebowaniem — np. dla punktów dostępowych Wi-Fi 7 — topologia gwiazdy zapewnia odpowiednią pojemność i elastyczność.

Przy scentralizowanym zarządzaniu łatwiej jest monitorować, automatyzować i utrzymywać systemy krytyczne. Możliwe jest także ograniczanie marnowania energii — np. przez wyłączanie urządzeń w nieużywanych przestrzeniach.

Ujednolicona infrastruktura okablowania

Kolejną zaletą jest możliwość przesyłania danych i coraz większej mocy jednym systemem okablowania, od rdzenia aż po urządzenia końcowe. Znika tradycyjny podział między siecią energetyczną a siecią IT.

Dodawanie lub przenoszenie urządzeń to prosty proces — wystarczy pojedyncze połączenie z centralnym hubem.

Brak ograniczeń przełączników

W topologii gwiazdy moc nie jest ograniczona zasilaczem w przełączniku. Nie trzeba wymieniać switchy, żeby obsłużyć więcej urządzeń wysokiej mocy — sieć szkieletowa dostarcza jej wystarczająco. Wystarczy stosować odpowiednie przewody i złącza.

Uproszczone rozwiązywanie problemów

Każdy punkt końcowy ma własne połączenie, dlatego diagnoza usterek jest prosta. Awarię można odizolować i naprawić bez wpływu na resztę systemu.

Obsługa dowolnego typu zasilania

Topologia gwiazdy wspiera:

• Fault-Managed Power (FMP / Klasa 4) — bezpieczny przesył mocy rzędu tysięcy watów przewodami telekomunikacyjnymi; idealny między rdzeniem a dystrybucją.

• Zasilanie AC/DC — FMP może zostać przekonwertowane na wymagany typ zasilania urządzeń.

• Power over Ethernet (PoE) — idealne do urządzeń poniżej 100 W (AP, VoIP, sensory).

Konwergencja danych i energii dla inteligentnych środowisk

Dotychczas dane i moc płynęły osobnymi drogami, na oddzielnych sieciach i pod opieką różnych zespołów. Zastosowanie topologii gwiazdy w zasilaniu łączy te dwa światy — energia może wreszcie nadążyć za danymi pod względem skali i elastyczności.

Fault-managed power (Class 4) eliminuje dotychczasowe bariery w dostawie energii i umożliwia zasilanie na dużą skalę — tam, gdzie jest potrzebne. Bez limitów, bez „wąskich gardeł”.

To przyszłość inteligentnych środowisk: konwergencja danych i energii, zarządzanych i monitorowanych w jednej, wspólnej architekturze.
