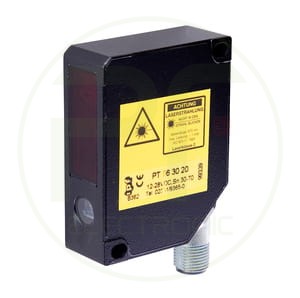

PT663020, Czujnik laserowy, analogowy, teach 20, 4x65x50, 12-28V DC, Sn30-70, linie, M12wtyczka 8-pin, IPF ELECTRONIC

Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status..

Circuit diagram: Link

Kolory: 1 = WH (biały), 2 = BN (brązowy), 3 = GN (zielony), 4 = YE (żółty), 5 = GY (szary), 6 = PK (różowy), 7 = BU (niebieski), 8 = RD (czerwony) Funkcje: 1 = n. c., 2 = L+, 3 = 4-20mA, 4 = teach-In, 5 = alarm, 6 = 0-10V, 7 = L-, 8 = sync.
