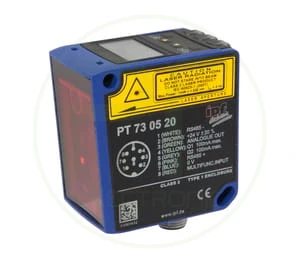

PT730520, Czujnik laserowy 37x73x60/2SP,analog,TOF,prog., 24V DC±20%,a0-10V/4-20mA,Sn:0,2-20m,M12-wtyczka8p, IPF ELECTRONIC

Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status..

Circuit diagram: Link

Kolory: 1 = WH (biały), 2 = BN (brązowy), 3 = GN (zielony), 4 = YE (żółty), 5 = GY (szary), 6 = PK (różowy), 7 = BU (niebieski), 8 = RD (czerwony) Funkcje: 1 = RS485-, 2 = L+, 3 = 0-20mA/0-10V, 4 = wyjście 1, 5 = wyjście 2, 6 = RS485+, 7 = L-, 8 = multifunction input
